通風柜VAV變風量文丘里閥控制系統
變風量控制系統：變風量控制是通過實驗室內通風柜窗門開度的變化調節系統的送、排風量，從而保障無論調節窗開度如何，始終可以精確控制通風柜面風速為0.3-05m/s
VAV文丘里閥控制系統工作原理：系統由通風柜控制器，位移傳感器，文丘里閥，電源控制箱組成：當風機管道安裝完畢后，通風柜運行時，隨著通風柜視窗高度的調整，位移傳感器檢測通風柜視窗的高度，迅速通過信號參照之前已經計算好好的路徑及進程調節半球來到指定位置，以控制通風柜的流速， 此過程迅速高效，但是由于缺乏面風速傳感器，無法實時測量面風速取值，故通風柜控制器上所顯示的面風速值只能是個參考數據。

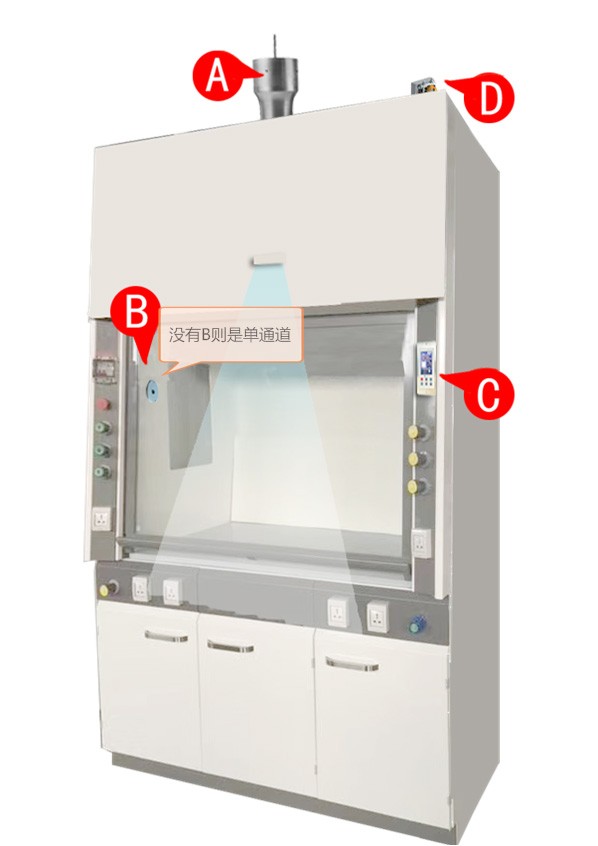

智控達單通道文丘里閥控制系統

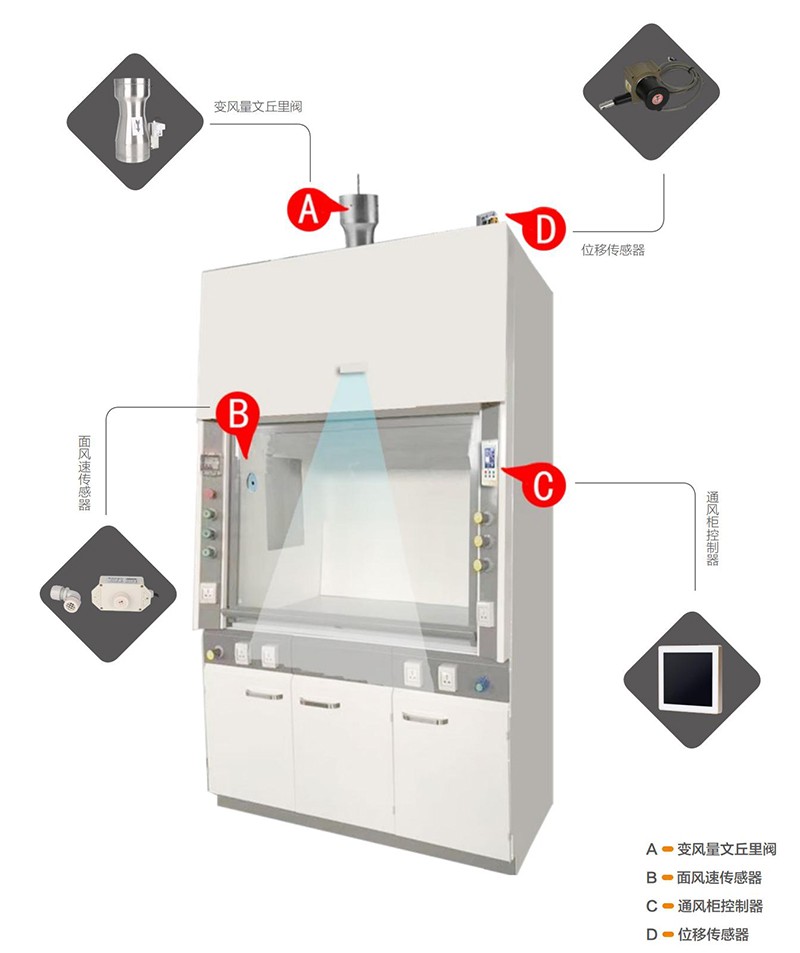

雙通道VAV蝶閥控制系統工作原理：系統由通風柜控制器，面風速傳感器，位移傳感器，文丘里閥，電源控制箱組成：當風機管道安裝完畢后，通風柜運行時，隨著通風柜視窗高度的調整，首先通過位移傳感器檢測通風柜視窗的高度，迅速通過之前已經設定好的調節文丘里閥推桿進程，當通風柜視窗位置不變后，面風速傳感器實測通風柜的面風速，進行精確微調，再次細微調整文丘里閥推桿角度，回歸到當初設定的面風速取值，采用文丘里閥的好處是由于文丘里閥的結構會讓推桿進程不受風壓的影響，不會有因?yàn)轱L(fēng)壓造成的位置偏移現象。
智控達雙通道文丘里閥控制系統
