通風柜VAV變風量蝶閥控制系統
變風量控制系統工作原理：變風量控制是通過實驗室內通風柜窗門開度的變化調節系統的送、排風量，從而保障無論調節窗開度如何，始終可以精確控制通風柜面風速為0.3-05m/s
單通道VAV蝶閥控制系統工作原理：系統由通風柜控制器，面風速傳感器，模擬量快速執行器及蝶閥，電源控制箱組成：當風機管道安裝完畢后，通風柜運行時，隨著通風柜視窗高度的調整，經過視窗流入通風柜的風速會發生變化，面風速傳感器會將所測量的風速信息傳輸?shù)酵L(fēng)柜控制器，響應時間少于1S,通風柜控制通過閉環的PID控制器計算，參照之前設定的面風速取值（一般設定在在0.4-0.6S/M之間），迅速發出指令通過模擬量快遞執行器迅速調整蝶閥的風閥角度，增大或者減少風閥角度，以達到所設定的面風速區取值，整個響應過程不超過1秒，同時要求快速執行器的運行時間（0°-90°運行時間）也不得超過2S，才能迅速的運轉風閥，及時回歸風速取值，不會讓通風柜的廢氣外溢到房間內

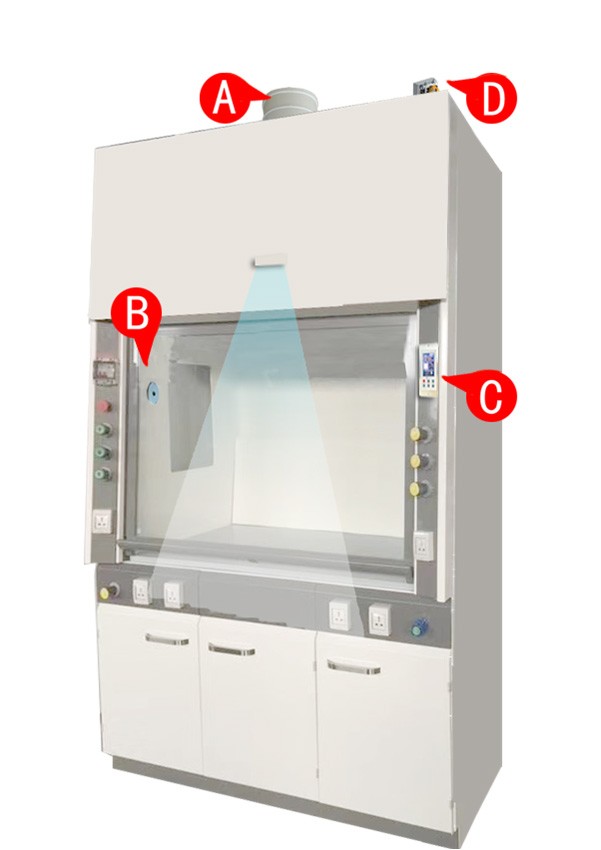

智控達單通道蝶閥控制系統
雙通道VAV蝶閥控制系統工作原理：系統由通風柜控制器，面風速傳感器，位移傳感器，模擬量快速執行器及蝶閥，電源控制箱組成：當風機管道安裝完畢后，通風柜運行時，隨著通風柜視窗高度的調整，首先通過位移傳感器檢測通風柜視窗的高度，迅速通過信號調節通風柜蝶閥角度，當通風柜視窗位置不變后，面風速傳感器實測通風柜的面風速，進行精確微調，再次細微調整風閥角度，回歸到當初設定的面風速取值

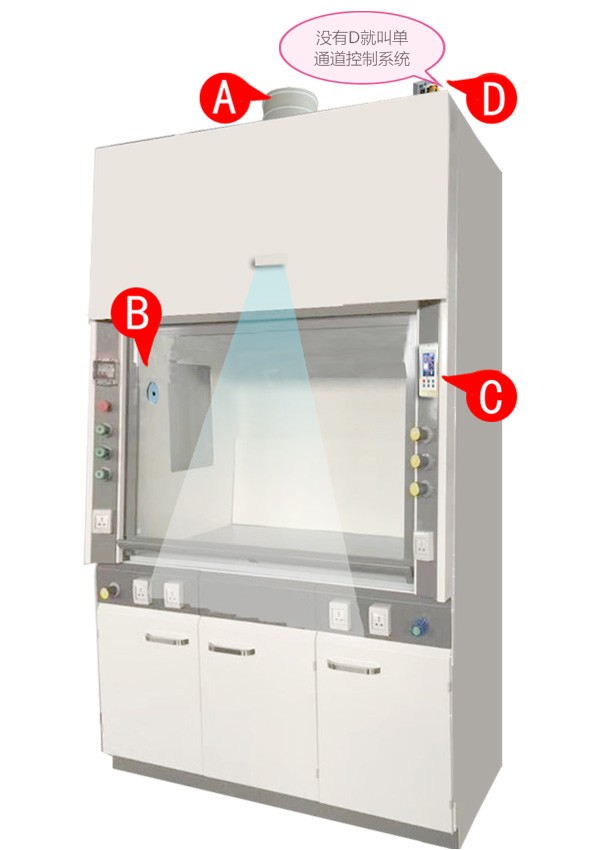

智控達雙通道蝶閥控制系統
