實驗室環境智能化管理系統
實驗室環境智能化管理系統：實驗室環境智能化管理系統顧名思義,我們的這套系統主要的對象是實驗室環境，實驗室環境相關的有設施有門禁，照明，空調，排風設備(如通風柜，生物安全柜，排氣罩等)，排風過濾設備，實驗室儀器，?；返龋@些組成了實驗室環境，他區分于有名的LIMS系統，LIMS系統關注的是樣品，是整個實驗室內部流程的管理，而我們的環境智能化關于是環境，尤其是受控環境的智能化，對于受控環境的溫濕度，照明亮度，排風系統的風速，實驗室廢氣的監控，實驗室的生物安全指標，實驗室凈化級別，房間的壓力值，過濾設備的飽和度，應急管理系統，?；返挠行Ч芾磉M(jìn)行綜合性的智能化管理，一是有效的遠程監控實驗室環境，讓實驗室達到適合實驗室人員的工作環境，二是有效的通過監控達到節能減排，安全管理的效果
實驗室環境智能化控制系統設計原則
1、艾控的控制系統要求采用BS架構系統連接互聯網，只需要瀏覽器即可對設備進行遠程監控;控制系統也可采用局域網部署，不需要連接外網可實現內部網絡訪問。

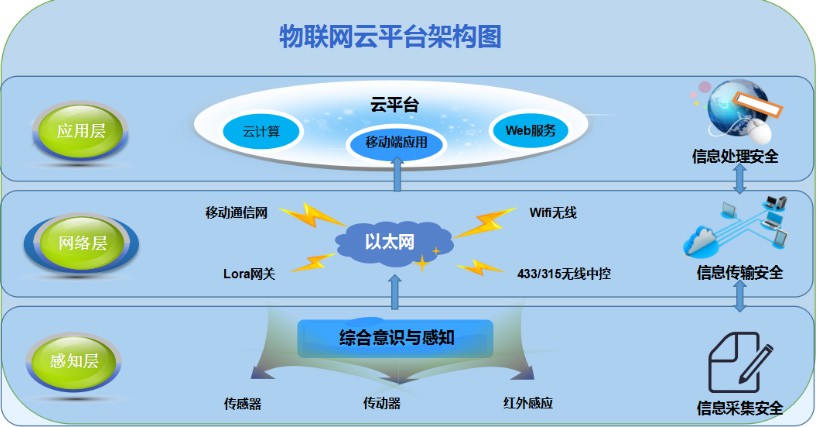

控制系統采用標準物聯網云架構，架構圖如下：
2、要求整體控制系統以房間或各設備為獨立控制單元，要求保證某個單元故障時，其它房間、設備控制單元不受影響，整個系統仍能正常運行。
3、控制系統支持通風柜控制器、房間壓差控制器、管道靜壓控制器、溫濕度,空調、燈光控制等各種設備。
4、多用戶系統，且系統根據不同用戶進行權限劃管理
系統支持采用SAAS應用模式，支持靈活增加租戶而無需重新發布及部署系統，并且租戶可按需定購，，靈活選擇模塊，租戶之間數據互相獨立不可見，租戶下可靈活設立用戶、用戶組、角色、權限從而實現各租戶自身的系統權限定制化。
實驗室智能化控制系統構成
整個實驗室智能化控制系統組必須滿足如下要求：
1、一級監控服務平臺，為中央監控服務平臺，集中管理、監控整個大樓所有設備;
2、二級管理平臺，為樓層操作管理控制平臺，分樓層、分區域管理監控樓層或區域內的設備;
3、三級控制平臺，為就地操作控制平臺，各房間或獨立機組設備分散控制;
4、以上各級控制平臺采用角色、用戶、權限來細料度控制各菜單及菜單內功能及數據權限，從而有效控制各級控制層面的權限。
5、整個系統必須采用以態網通訊方式，通過局域網組內部通訊網絡或者連接互聯網，能夠?qū)崿F(xiàn)多地同時在線監控。
6、除基本業務控制功能外，還提供豐富的設備數據分析及趨勢預判，展現形式圖形多樣化，如工業儀表盤、餅狀柱狀折線分析圖，數據多維度展示統計數據。
7、APP端可遠程操控現場、現場數據變更亦可同步展現在APP及網頁端。
實驗室智能化控制系統技術要求
1，中央監控服務平監控主機配置：
可以采用2種配置方案，如果采用互聯網連接方式，則需要將服務器部署在云平臺(例如阿里云)若采用本地局域網模式，則采用標準服務器即可中央監控服務平臺所
2、采用的監控軟件必須滿足以下要求：
? 系統軟件必須是最新的中文版本、必須為合法的正版軟件
? 系統軟件具有人機對話功能，用以設置及調整控制參數;可以顯示被控量的數據;
? 系統結構開放靈活，按不同的用戶級別，操作者擁有不同的權限。系統應用程序的每項功能可按用戶要求及系統設計而改編，并可隨系統的擴充或運行需要而作修改。
? 系統統應確保監控主機出現故障時不影響控制器獨立完成監控功能。在控制器外接電源斷電時，其相關的狀態資料也能送至監控主機。一旦斷電恢復，則所有受斷電影響的設備也能自動復位, 而不需重新設定。
? 系統軟件應同時能對集成的VAV系統，生成通風柜、房間、機組設備等動態圖形界面，并對數據進行不同需求的分析，包括但不限于機組運行時間、通風柜使用情況、節能分析等。
? 系統軟件的監控參數要求包括：溫濕度、壓差、風量、風閥開度、風機頻率、風機狀態、機組各功能段狀態、通風柜狀態、通風柜風速、風量、柜門高度、照明狀態等;
? 系統信息管理要求包括：報警信息、報警報告、操作記錄、歷史數據存檔、實時曲線分析、數據分析及預警、記錄表格文件生成導出等;
? 系統控制功能要求包括：預約計劃、定時啟停、一鍵總控等;
? 各類報警信息能夠在界面第一時間彈出
